Sistem analisis komposisi Gas

Teknologi pengindera Gas

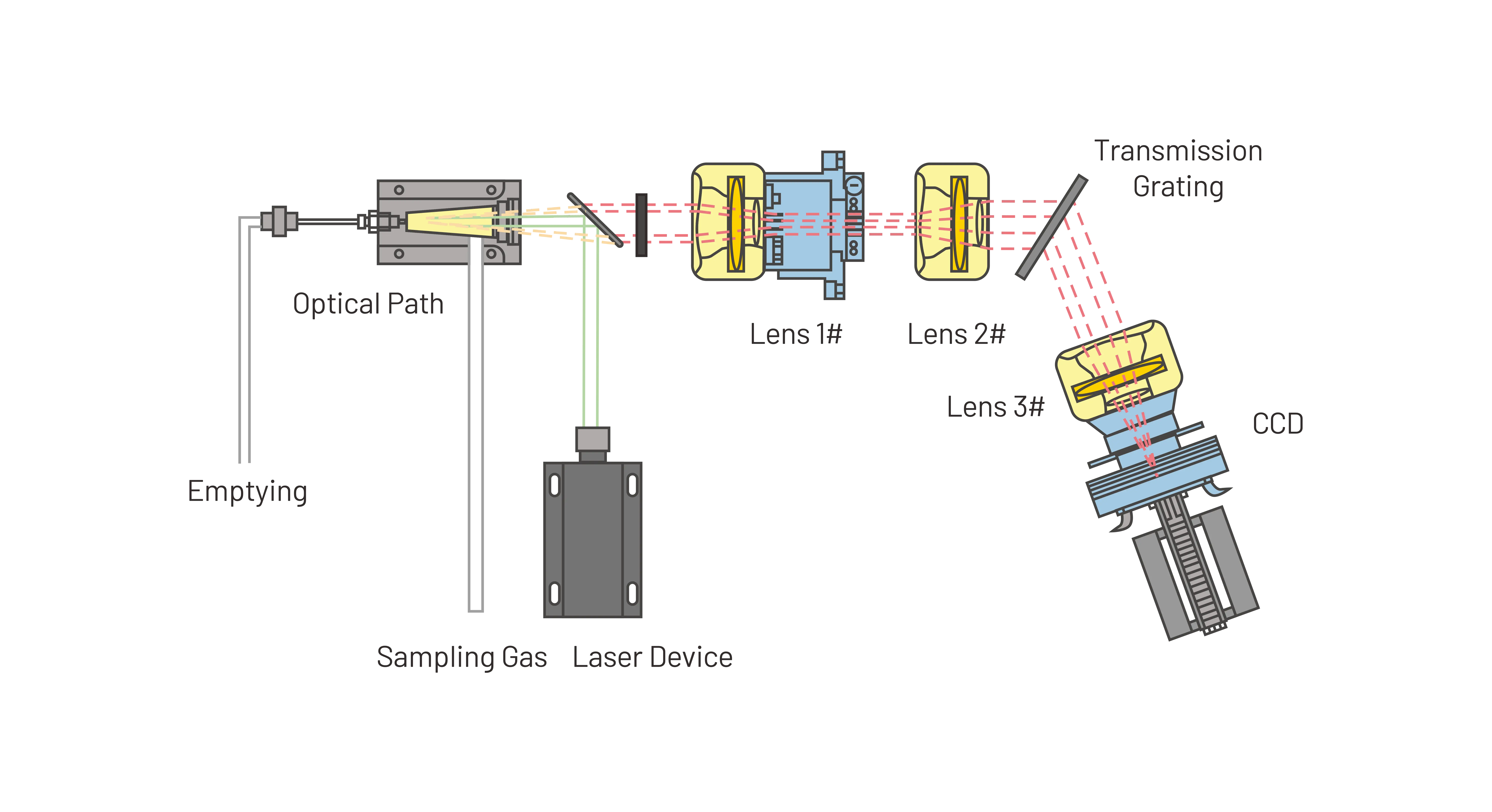

Raman Laser

NDIR sinar ganda

ECD

Taburan Raman adalah teknik spektroskopi inelastis yang berarti cahaya yang masuk mengalami perubahan dalam warna dan tersebar dengan energi yang berbeda. Proses Raman secara khusus menggambarkan interaksi dari cahaya kejadian dengan getaran molekul dan Putaran dalam material. Cahaya dapat bergetar dan menghilangkan energi atau mengambil energi dari getaran ini. Karena pergeseran energi sebagian besar tergantung pada komposisi bahan dan struktur dan bukan panjang gelombang cahaya pedikur, raman spektroskopi mengukur pergeseran energi dari Raman cahaya relatif terhadap insiden energi cahaya yang merupakan karakteristik bagi sampel yang sedang diukur.

Prinsip teknologi penginderaan gas inframerah tanpa-basa adalah bahwa penyerapan gas dari karakteristik panjang gelombang inframerah sesuai dengan hukum lamfort-beer. Prinsip dasar adalah sumber cahaya infra merah memancarkan sinar inframerah melalui ruang gas pengambilan sampel, dan setiap komponen gas dalam contoh gas menyerap sinar inframerah frekuensi tertentu. Dengan detektor untuk menerima dan mengukur penyerapan inframerah dari frekuensi yang sesuai, dikombinasikan dengan set analisis algoritma dalam perangkat lunak tertanam, konsentrasi komponen gas dapat diukur. Alasan mengapa teknik ini adalah non-dispersitif adalah panjang gelombang melewati sampel sel gas tidak disaring sebelumnya.

Gas yang berbeda memiliki spectra penyerapan yang berbeda karena perbedaan dalam struktur molekul, konsentrasi, dan distribusi energi. Jika puncak penyerapan dari berbagai gas tumpang tindih, interferensi mutual antara gas ini harus ditangani. Selain itu, dalam rentang panjang gelombang tertentu, deteksi gas juga akan mengganggu kelembaban. Oleh karena itu, penggunaan teknologi inframerah non-dispersitif untuk pengukuran gas perlu memecahkan masalah gangguan silang antara gas yang berbeda, efek suhu tinggi dan rendah, efek kelembaban, dan efek kebisingan komponen. Ini membutuhkan integrasi jalur gas, sirkuit, desain jalur optik, dan algoritma perangkat lunak bekerja sama.

Teknologi elektrokimia bekerja pada prinsip difusi. Sampel gas lulus melalui membran berpori gas di bagian atas sensor, reaksi elektrokimia terjadi ketika gas mencapai elektroda. Reaksi kimia ini memulai arus antara elektroda kerja dan konter, arus ini langsung proporsional dengan konsentrasi gas ukur.
